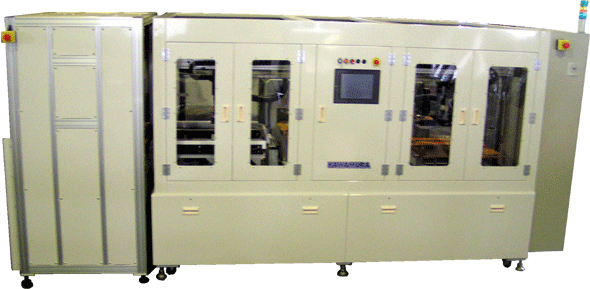

外形切断面取装置

SHEARING and CHAMFERING MACHINE

KS-SWS600

用途

多層基板積層後の外形切断面取

本機の特徴

外周4辺の切断面取が1ステーションで行えます。
30mmまで積載出きるパレットを5段装備し、5種類の基板を全自動で順次切替を行いながら加工します。
加工データを100種類登録読出しが可能

主な仕様

機械外形寸法	切断面取本体	`W1750mm×L3000mm×H1750mm` (シグナルタワー含まず)
	パレット供給機	`W1510mm×L 900mm×H1750mm`
加工物外形寸法	`W300～600mm L300～550mm`
搬入ﾊﾟﾚｯﾄ積載高さ	最大 `30mm×5段`
受取ﾘﾌﾀｰ積載高さ	最大`185mm`
加工データ登録容量	100データ
電源仕様	3相 AC200/220V 50/60Hz 12.5kVA
エアー仕様	`圧力5.5kg/cm² 流量300NL/min`(ドライエアー)
オプション機器	集塵機
