オートシャーリング
AUTOMATIC SHEARING MACHINE

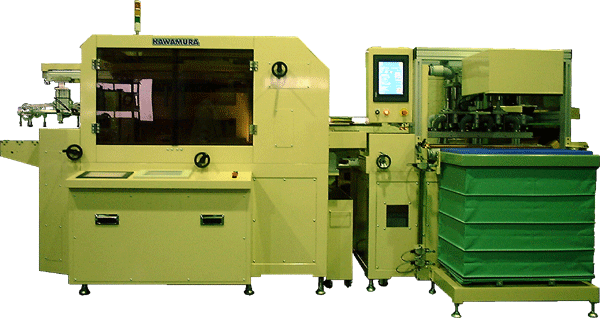

KS-500
本機の特徴
- 自動投入→自動シャーリング→自動受取。
- 加工ワークのレジストライン又はシャーマークを2点検出しマークに平行に切断出来るよう角度を自動補正
- 高速、高精度に加工が出来る。
- 製品とカス切り部が別々の取り出し口より排出され混合されない。
- カット回数が多くてもワークが混ざらず、傷対策万全の吸着式多列受取方式を採用。
主な仕様
PDFカタログダウンロード| 機械外形寸法 | 本体 | W1550mm×L2450mm×H1650mm (シグナルタワー含まず) |
||||||||
| 受取 | W1615mm×L2050mm×H1600mm | |||||||||
| 機械重量 | 本体 | 2500kg | ||||||||
| 受取 | 400kg | |||||||||
| 加工物外形寸法 | W 260〜620mm L 260〜680mm |
|||||||||
| 加工物厚さ | 0.6〜2.0mm | |||||||||
| 作動方式 | ティーチングプレーバック方式 | |||||||||
| 1プログラムデータ数 | 20ステップ | |||||||||
| プログラム登録容量 | 1GB | |||||||||
| 画像認識可能マーク | 銅箔マーク(重心計測が可能な状態) レジスト間(薄いレジストは認識不可) 基板端面 |
|||||||||
| 加工タクト | 約13秒/1パネル
|
|||||||||
| 切断最小寸法 | 35mm(本体のみ使用時) | |||||||||
| 画像認識センサー | 2次元CCDセンサー | |||||||||
| 画像認識範囲 | 14mm×10mm | |||||||||
| 切断平行精度 | 認識マークより±0.06mm以内 | |||||||||
| 切断位置精度 | 認識マークより±0.05mm以内 | |||||||||
| 電源仕様 | 3相 AC200V 50/60Hz 5.5kW相当(本体のみ使用時) | |||||||||
| エアー仕様 | 200NL/min 5kg/cm2(ドライエアー) | |||||||||
| オプション機器 | 多列受取機 KS-500NC Loader | |||||||||
