２軸ジャンピングＶ溝加工機
AUTO-2V-JUMP CUT GROOVING TYPE

ＶＣＵＴＭＡＣＨＩＮＥ

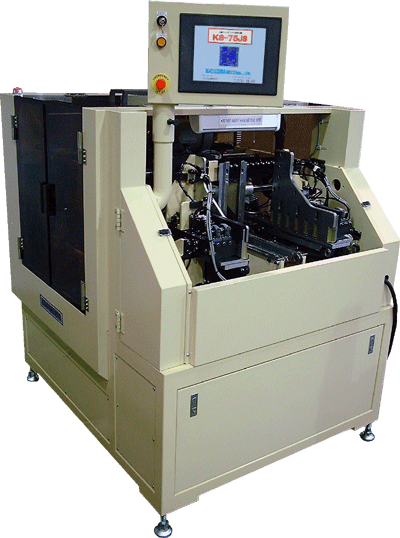

KS-75JS

大好評を頂き過去300台以上の実績を誇るＫＳ－７５Ｊがリニューアル致しました。
これまでお使い頂いたメンテナンス性、操作性で不自由なくご使用頂けます。
各種補正機能を強化し、さらにご使用しやすくなりました。

用途

高い生産性が求められるＶ溝加工に
(１００ｍｍ角の基板で同方向２本のＶ溝加工時で０．３秒/１枚の
高速加工が出来ます。)

本機の特徴

無駄の無い連続一方送りの為、高速加工が可能。
（５ｍ／ｍｉｎ～２０ｍ／ｍｉｎ）
２本のＶ溝が一度に高速加工出来る。
Ｖ溝本数を１本～２本を自由に切り換えが出来る。
Ｖ溝位置寸法切り換えが大変簡単に出来る。
Ｖ溝深さ調節がハンドル調節で済む。
ガイド幅調節が簡単迅速に出来る。
両端面より３ｍｍカット：ジャンピングカットが可能
ジャンプカット・必要な部分のみ溝付けが４ヶ所まで出来る。

主な仕様

機械外形寸法	W1170mm×L1320mm×H1720mm
加工物外形寸法	`L` 43mm～420mm `W` 43mm～420mm
加工物厚さ	0.4mm～2.0mm
加工可能位置	3mm～417mm
電源仕様	3相 AC200/220V 50/60Hz 3kW相当（オプション機器を除く）
エアー仕様	100NL/min 5.5kg/cm²
オプション	集塵機吸着式供給機 VF-6 受取機 F-7 整列付受取機 UF-7	ＶＦ-６	Ｆ-７	ＵＦ-７
