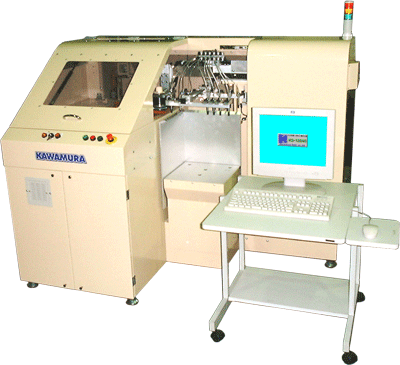

NC制御1軸ジャンピングV溝加工機

NC V CUT MACHINE


KS-150NC Series
従来機KS-150(手動タイプ)をNC制御装置にバージョンアップ
用途
  1. 薄板、高精度の品質安定を必要とするVカット
  2. 多本数の連続加工を必要とするVカット
本機の特徴
  • 多彩なオプション選択が可能
  • 加工データを全てパソコンにて入力、記憶の為、大容量のデータ入力、
    記憶が可能。
  • 1方向50本までのV溝を連続加工可能。
    (オプションにより1方向最大500本まで可能)
  • Type N (標準仕様)  では、最大350mmの範囲で複数列投入が可能。
  • Type W (オプション)では、最大650mm幅で複数列投入加工が可能。
  • Type D (オプション)では、XY仕様で積換えの必要無し。
  • Type DW(オプション)では、XY仕様及び650mm幅加工が可能。
  • アブソリュートエンコーダの採用により原点出し操作が不用
主な仕様
機械外形寸法
Type N W1715mm×L1350mm×H1350mm
Type W W2258mm×L1550mm×H1350mm
加工物外形寸法 MAX W350×L350mm(自動投入受取時)
MAX W350×L680mm(手動投入受取時)
MAX W270×L270mm(Type D:XY加工時)
加工物厚さ 0.3mm〜3.2mm
加工可能位置 端面から3mmより内側
加工精度
平行度±0.03mm
残厚±0.03mm
電源仕様 3相 AC200/220V 50/60Hz 4.5kW相当
(オプション機器を除く)
エアー仕様 250NL/min 5.5kg/cm2
オプション 集塵機
受取機 F-7N
F-7N
