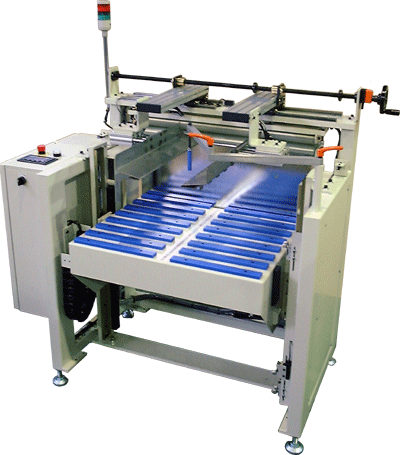

整列機能付受取機

UNLOADER MACHINE

UF-7

用途

プリント基板の整列受取
ワーク間の摩擦を抑える受取

本機の特徴

受取部シューターにて大まかなセンター整列→整列器を開きリフター上にワーク積載→整列とする事でワーク受け取りの際に生じるワーク間の摩擦を抑えました。
整列機構付の為、小さなサイズのワークも倒れにくく、後処理時間が短縮できます。

主な仕様

機械外形寸法	`W1200mm×L680mm×H1155mm`
受取基板寸法	`W100mm～610mm` `L120mm～520mm`
受取基板厚さ	(最大)`4.0mm`
最大積載量	`450mm`
電源仕様	3相 AC200/220V 50/60Hz 0.4kW
エアー仕様	30NL/min 5kg/cm²
